Poistky Solar PV a odpojovače pre fotovoltiku

SOLAR PV - poistky pre ochranu solárnych panelov

SOLAR PV - poistky pre ochranu solárnych panelov

Poistky pre ochranu solárnych panelov do 1000 V DC - PREHĽAD (EN) pdf 0,35 MB

Prvky pre ochranu fotovoltaických solárnych panelov do 1000V DC - PREHĽAD (EN) pdf 0,27 MB

Poistky pre ochranu solárnych panelov do 1000 V DC - PRODUKTOVÝ LIST (EN) pdf 0,18 MB

Fotovoltaické poistky pre solárne panely - rozšírenie radu PV o 20A hodnotu (EN) pdf 4.78MB

Rad poistiek 10x38mm vyrobený špeciálne pre ochranu fotovoltických panelov. Tieto poistkové vložky sú schopné prerušenia nízkych nadprúdových stavov spojených s poruchami fotovoltických panelových polí (spätný prúd, závady viacnásobných polí).

PV
1000Vdc / 1 – 15A (od novembra 2010 až do 20A)

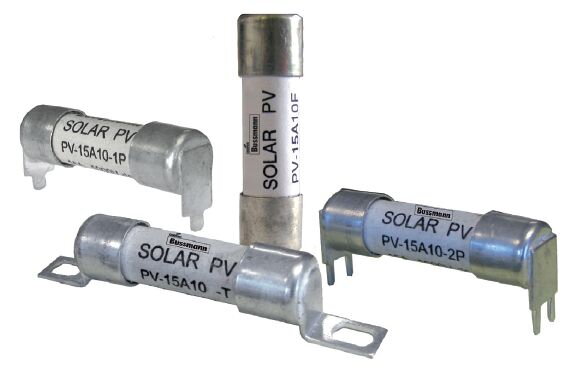

Bussmann - SOLAR PV - poistky pre ochranu fotovoltických panelov sa vyrábajú v rôznych prevedeniach

Bussmann - SOLAR PV - poistky pre ochranu fotovoltických panelov sa vyrábajú v rôznych prevedeniach

Tieto poistky sa vyrábajú v prevedení:

  • Valcové
  • So šroubovacím uchytením
  • Jednopinové
  • Dvojpinové

Bussmann - Modulárne poistkové odpojovače pre fotovoltaiku (1000Vdc)

Bussmann - Modulárne poistkové odpojovače pre fotovoltaiku (1000Vdc)

Poistkové držiaky - odpojovače vyhovujú pre valcové poistky 10x38mm pre ochranu fotovoltaických systémov do hodnoty 32A pri 1000Vdc (jednosmerné napätie).

Používajú sa v systémoch ochrany fotvoltaických panelov pre aplikáciu do tzv. stringových rozvádzačov.

Najpoužívanejším typom je 2-pólové prevedenie s lokálnou indikáciou stavu poistiek (CHM2DI-PV-IEC).

Podrobnejšie informácie o modulárnych poistkových odpojovačoch pre jednosmerné napätie 1000Vdc poskytuje vždy príslušný produktový list.

Bussmann - Modulárne Držiaky (odpojovače) Fotovoltaických poistiek K ODBERU OD 6.12. 2010



Poistkové odpínače Bussmann, alebo poistkové odpojovače Bussmann?

Ak si zadáte do vyhľadávača Google výraz "poistkové odpojovače", v závislosti od Vášho nastavenia vyhľadávania, Vám vyhľadávač nájde približne 39.400 odkazov. Ak zadáte výraz "poistkové odpínače", zobrazí sa Vám napr. 3.780 odkazov. Pri zadaní v tvare jednotného čísla sa dopracujete k množstvu 709, resp. 1570. Ako vidno, výrobcovia, distribútori, či veľkosklady používajú všetky spomínané výrazy, či preklady. Spravidla sa jedná fyzicky o modulárne prístroje pre rôzne veľkosti valcových poistiek.

Najväčší výrobca poistkových systémov na svete Cooper Bussmann nazýva tieto prvky Modular Fuse Holder, čo by sme vedeli preložiť ako "Modulárny poistkový držiak".

Pri VN prístrojoch sa zdá, že je terminológia jasnejšia, uvádza sa totiž, že:

Odpojovač je VN prístroj, nachadzajúci sa v rozvodni, ktorého funkcoiu je spínanie elektrického obvodu bez záťaže, čiže nespína prúd, ale pripája a odpája napätie. Odpojovačom môže prechádzať krátkodobý nadprúd, napr. preťaženie, alebo skrat, čiže jeho konštrukcia musí byť taká aby určité zvýšenie prúdu vydržal.

Odpínač je VN prístroj, nachadzajúci sa v rozvodni, ktorého funkcoiu je spínanie elektrického obvodu "pod záťažou", čiže spína všetky prúdy do výšky manovitých hodnôt, ale nevypína skratový prúd. Preto je pred skratom chránený VN poistkami.

Ako sa teda ubezpečíme, že sme vybrali pre našu aplikáciu správny prístroj?

V prípade spomenutého výrobcu Cooper Bussmann, na bočnej strane výrobkov uvádza výrobca „Neotvárať pod záťažou“ - Do not open under load (vyrába však aj zariadenia, ktoré je možné otvárať pod záťažou).

  1. Najdôležitejšie teda je, ujasniť si, či potrebujeme prístroj určený pre spínanie bez záťaže, alebo pod záťažou.
  2. Ak použijeme prístroj pre spínanie bez záťaže, záťaž musí byť predtým odpojená iným vypínačom.
  3. Keďže takúto informáciu spravidla na webových stránkach nenájdeme, je potrebné si od dodávateľa vyžiadať produktový list, aby sme mali jasno v tom, či budeme inštalovať predradený vypínač.
  4. Zároveň odporúčame ujasniť si ešte pred kúpou, či si prevádzkovanie budúcej inštalácie vyžaduje lokálnu, resp. vzdialenu signalizáciu stavu poistiek.
  5. Začať by sme mali však tým, že si ako prvé overíme pod akým napätím môže prístroj pracovať! Pre fotovoltaické aplikácie je to v Európe 1000Vdc (v Severnej Amerike 600Vdc). V takomto prípade teda nemôžeme použiť prístroje pre 690Vac!, ktoré sú aj u nás štandardne dostupné.


Včasnou a precíznou špecifikáciou konzultovanou s odborníkmi sa vyhneme nečakaným problémom veľkého rozsahu.
